Comprendre le Dépôt Physique en Phase Vapeur (PVD): Avantages, Processus et Applications

I. Introduction

Le dépôt physique en phase vapeur (PVD) est une technique de préparation de couches minces qui permet de former des couches minces aux propriétés spécifiques en déposant des matériaux sous forme gazeuse à la surface d’un substrat.

Cet article présente le dépôt physique en phase vapeur à travers les sections suivantes

II. Les Avantages de la Technologie PVD

1. Respect de l’environnement et absence de pollution: par rapport au dépôt chimique en phase vapeur (CVD) traditionnel, la technologie PVD est plus respectueuse de l’environnement car elle n’implique pas de réactions chimiques et évite les émissions nocives.
2. Films d’une grande pureté: la technologie PVD permet de contrôler la composition et la structure du film, ce qui permet d’obtenir des films d’une grande pureté répondant aux besoins de diverses applications.
3. Processus de dépôt contrôlé et propriétés du film ajustables: l’épaisseur, la composition, la structure et les propriétés du film peuvent être contrôlées en ajustant les paramètres du processus, tels que le vide, la température et la composition du gaz.
4. Peut être utilisé sur une variété de surfaces de matériaux: la technologie PVD peut être appliquée aux surfaces de divers matériaux tels que les métaux, les céramiques, les plastiques, le verre, etc. et a un large champ d’application.

III. Principe du Procédé PVD

Le principe de base du processus PVD est que le matériau cible est évaporé pour former des atomes ou des molécules gazeux, qui sont ensuite déposés sur la surface du substrat pour former un film mince. L’ensemble du processus comprend les étapes suivantes:

1. Préparation de la cible: sélection d’un matériau cible approprié et fixation à l’intérieur de la chambre à vide.
2. Mise en place de l’environnement sous vide: une pompe à vide est utilisée pour éliminer le gaz de la chambre à vide afin de créer un environnement à basse pression.
3. Évaporation de la cible: utilisation de la chaleur, d’un faisceau d’ions ou d’un plasma pour évaporer le matériau cible en atomes ou molécules gazeux.
4. Dépôt de gaz: les atomes ou molécules gazeux s’adsorbent, migrent et se condensent à la surface du substrat, pour finalement former un film mince.
5. Croissance du film: à mesure que les atomes ou molécules gazeux continuent d’être déposés, le film se développe jusqu’à ce qu’il atteigne une épaisseur prédéterminée.

IV. Classification du Procédé PVD

Le procédé PVD peut être classé dans les types suivants en fonction des différentes méthodes d’évaporation et de dépôt:

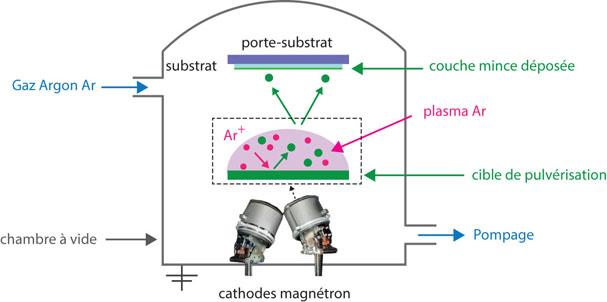

A. Dépôt par Pulvérisation Cathodique:

Le dépôt par pulvérisation est l’un des procédés PVD les plus courants, qui utilise le plasma pour bombarder le matériau cible et pulvériser les atomes cibles sur la surface du substrat. Le dépôt par pulvérisation peut être divisé en pulvérisation DC, pulvérisation RF, pulvérisation magnétron et plusieurs autres types, dont la pulvérisation magnétron est actuellement la plus utilisée.

1. Principe: dans la cavité sous vide, remplie de gaz inerte (tel que l’argon), on applique un champ électrique à haute tension, de sorte que l’ionisation du gaz entraîne la formation d’un plasma. Les ions du plasma bombardent le matériau cible et pulvérisent les atomes de la cible sur la surface du substrat pour former un film mince.
2. Avantages: le processus de dépôt par pulvérisation est simple, le coût de l’équipement est relativement faible et il peut être utilisé pour préparer des couches minces de divers matériaux pour une large gamme d’applications.

3. Inconvénients: la vitesse de dépôt par pulvérisation est faible, et l’uniformité et la structure du film sont difficiles à contrôler.

B. Le Placage Ionique:

Le placage ionique est un procédé PVD qui utilise un faisceau d’ions pour bombarder un matériau cible et déposer des atomes cibles sur la surface du substrat.

1. Principe: le placage ionique utilise un faisceau d’ions pour bombarder une cible, ce qui provoque l’évaporation des atomes de la cible et la formation d’atomes ou d’ions gazeux. Ces atomes ou ions s’adsorbent, migrent et se condensent à la surface du substrat pour former un film mince.
2. Avantages: la métallisation ionique permet un contrôle précis du taux de croissance, de l’uniformité et de la composition du film, ce qui permet d’obtenir des films très performants.
3. Inconvénients: l’équipement de placage ionique est coûteux et le processus est complexe.

C. Évaporation Par arc Cathodique/Arc-PVD:

Ce procédé est également bien connu. Dans ce procédé, un arc électrique évapore le matériau de revêtement cible. La vapeur est ensuite déposée sur la surface du substrat.

1. Principe: l’évaporation par arc cathodique utilise une décharge d’arc à haute tension pour évaporer le matériau cible dans un panache de plasma, et des ions bombardent la surface du substrat pour former un film mince.
2. Avantages: épaisseur uniforme de la surface du substrat, possibilité d’obtenir des revêtements très denses et durs, faible coût, ionisation des substances évaporées pouvant atteindre 30 à 100 %, ce qui n’est pas facile à réaliser avec d’autres procédés.

3. Inconvénients: nécessite un système de refroidissement à l’eau.

D. Dépôt par évaporation:

Le dépôt par évaporation est un procédé PVD qui utilise la technologie de l’évaporation thermique pour évaporer le matériau cible sur la surface d’un substrat.

1. Principe: le dépôt par évaporation utilise un dispositif de chauffage pour chauffer le matériau cible jusqu’à sa température d’évaporation, ce qui provoque l’évaporation du matériau cible en atomes ou molécules gazeux, qui se déposent sur la surface du substrat.
2. Avantages: le processus de dépôt par évaporation est simple, le coût de l’équipement est faible, il convient à la préparation de films de grande surface.

3. Inconvénients: le dépôt par évaporation de la qualité du film est difficile à contrôler, il est facile de produire des défauts.

V. Applications de la technologie PVD

La technologie PVD a un large éventail d’applications dans divers domaines, et quelques-uns des principaux domaines d’application sont énumérés ci-dessous:

1. Placage de la surface des outils:

La technologie PVD peut être utilisée pour améliorer la dureté, la résistance à l’usure, la résistance à la corrosion et d’autres propriétés de l’outil afin de prolonger sa durée de vie. Par exemple, les outils de coupe, les moules, les outils de coupe et autres revêtements de surface peuvent améliorer considérablement leurs performances, prolonger leur durée de vie et réduire les coûts de production.

Matériaux de placage courants : TiN, TiCN, TiAlN, CrN, AlTiN, etc.

Rôle du placage : améliorer la dureté, la résistance à l’usure, la résistance à la chaleur, la résistance à la corrosion, réduire le coefficient de frottement, améliorer la finition de la surface.

2. Film optique mince:

La technologie PVD peut être utilisée pour préparer une variété de dispositifs optiques, tels que des miroirs, des lentilles, des filtres, etc. Les couches minces optiques ont un large éventail d’applications, notamment les instruments optiques, les écrans, les cellules solaires, les lasers et d’autres domaines.

Matériaux de revêtement courants : SiO2, TiO2, ZnO, HfO2, Ta2O5, etc.

Rôle du revêtement : fonctions de réflexion, de transmission, d’interférence, de polarisation et autres fonctions optiques, amélioration des performances des dispositifs optiques, réduction du coût des dispositifs optiques.

3. Dispositifs électroniques:

La technologie PVD peut être utilisée pour préparer une variété de dispositifs électroniques, tels que les circuits intégrés, les dispositifs semi-conducteurs, les écrans, etc. Les performances des appareils électroniques dépendent de leur structure interne et des matériaux qui les composent. La technologie PVD permet de contrôler avec précision l’épaisseur, la composition et la structure du film afin de répondre aux exigences de performance des appareils électroniques.

Matériaux de placage courants : Al, Cu, Ti, W, Ta, Mo, etc.

Rôle du placage : améliorer la conductivité électrique, la conductivité thermique, la résistance à la corrosion, la résistance à l’oxydation, etc. afin d’améliorer les performances des appareils électroniques.

4. Biomédical:

La technologie PVD a été largement utilisée dans le domaine de la biomédecine ces dernières années et peut être utilisée pour la préparation de biomatériaux, de biopuces, de vecteurs de médicaments, etc. La technologie PVD permet de préparer des biomatériaux présentant une bonne biocompatibilité, une bonne bioactivité, une bonne résistance mécanique et d’autres propriétés, et peut être utilisée pour les organes artificiels, les systèmes de libération de médicaments, l’ingénierie tissulaire et d’autres domaines.

Matériaux de revêtement courants : Ti, Ta, Nb, Au, Ag, etc.

Rôle du revêtement : améliorer la biocompatibilité, la bioactivité et la résistance mécanique des biomatériaux, améliorer les performances des biomatériaux et promouvoir l’application des biomatériaux dans le domaine de la biomédecine.

VI. Tendance du développement de la technologie PVD

La technologie PVD s’est développée au cours des dernières années et présente les tendances suivantes :

1. Préparation de films à haute performance:

Avec les progrès technologiques, la technologie PVD peut préparer des films plus performants, tels qu’une plus grande dureté, une plus grande résistance à l’usure, une plus grande résistance à la corrosion, une plus grande résistance à l’oxydation et d’autres propriétés du film.

2.Préparation de films à structure complexe:

La technologie PVD permet de préparer une variété de films de structure complexe, tels que les films multicouches, les films à gradient, les nanofilms, etc. Ces films de structure complexe peuvent répondre aux différentes exigences des différentes applications en matière de performance du film.

3. Processus de protection de l’environnement vert:

Les gens étant de plus en plus sensibilisés à la protection de l’environnement, le développement de la technologie PVD accorde également une plus grande attention à la protection de l’environnement. À l’avenir, la technologie PVD accordera plus d’attention aux économies d’énergie et à la protection de l’environnement, et réduira la pollution de l’environnement.

4. Contrôle intelligent:

L’orientation du développement de la technologie PVD est de parvenir à un contrôle intelligent, d’améliorer l’efficacité de la production et la qualité des produits. Les futurs équipements PVD seront dotés d’un système de contrôle plus intelligent, capable d’ajuster automatiquement les paramètres du processus en fonction de la demande de production, d’améliorer l’efficacité de la production et la qualité des produits.

VII. Questions Fréquemment Posées

1. Quelle est la différence entre les procédés PVD et CVD?

Le dépôt en phase vapeur (PVD) et le dépôt en phase vapeur (CVD) sont tous deux des techniques de préparation de couches minces, mais il existe des différences significatives entre les deux en termes de principe, de processus et de domaines d’application.

1. PVD: Physical Vapour Deposition (dépôt physique en phase vapeur) utilise un processus physique pour évaporer un matériau cible en atomes ou molécules gazeux, qui sont ensuite déposés sur la surface du substrat. Le PVD est plus respectueux de l’environnement et permet la préparation de films de grande pureté, mais sa vitesse de dépôt est plus faible.
2. CVD: Chemical Vapour Deposition (dépôt chimique en phase vapeur), qui utilise une réaction chimique pour décomposer les réactifs gazeux en atomes ou molécules gazeux, qui sont ensuite déposés sur la surface du substrat.La technologie CVD a une vitesse de dépôt élevée et peut préparer une variété de matériaux de films minces, mais le processus est complexe et sujet à la pollution.

2. Quel est le coût du procédé PVD?

Le coût du procédé PVD dépend du type de procédé choisi, de la taille de l’équipement, du matériau cible et d’autres facteurs. D’une manière générale, le coût du procédé PVD est plus élevé, mais les films préparés par ce procédé ont d’excellentes performances, ce qui permet d’améliorer la qualité et de prolonger la durée de vie des produits et, en fin de compte, de réduire les coûts de production.

3. Quels types de films conviennent au procédé PVD?

Le procédé PVD permet de préparer différents types de films, notamment des films métalliques, des films céramiques, des films d’oxyde, des films de nitrure, des films à base de carbone, etc. Différents procédés PVD conviennent à la préparation de différents types de films, et le procédé PVD approprié doit être sélectionné en fonction des besoins spécifiques.

4. Quels sont les inconvénients du procédé PVD?

Le procédé PVD présente certains inconvénients, tels que

1. Des taux de dépôt plus faibles: les procédés PVD ont généralement des taux de dépôt plus faibles que les procédés CVD, ce qui peut entraîner des cycles de production plus longs.
2. Coûts d’équipement plus élevés: le procédé PVD a des coûts d’équipement plus élevés, en particulier pour les équipements PVD haut de gamme.
3. Processus complexe: le processus PVD est complexe et nécessite un contrôle strict des paramètres du processus pour obtenir des films de haute qualité.

5. Quelle est l’orientation future de la technologie PVD ?

L’orientation future de la technologie PVD se concentre sur les domaines suivants:

1. Préparation de films à haute performance: développement de matériaux de films à haute performance, tels que des films plus durs, plus résistants à l’abrasion, plus résistants à la corrosion, plus résistants à l’oxydation et d’autres propriétés.
2. Préparation de films à structure complexe: développement de la technologie de préparation de films à structure complexe, tels que les films multicouches, les films à gradient, les nanofilms, etc.
3. Processus écologique: développer un processus PVD plus respectueux de l’environnement, réduire la pollution de l’environnement et la consommation d’énergie.
4. Contrôle intelligent: développer des équipements PVD intelligents pour améliorer l’efficacité de la production, réduire les coûts de main-d’œuvre et améliorer la qualité des produits.

VIII. Pensée Finale

La technologie de dépôt physique en phase vapeur (PVD) est une technologie importante de préparation de couches minces qui est largement utilisée dans divers domaines. Avec le développement continu de la technologie PVD, son champ d’application s’élargira et son développement dans les domaines de la science des matériaux, de la technologie électronique, de la biomédecine et d’autres domaines jouera un rôle de plus en plus important.

Nous vous remercions d’avoir lu cet article et espérons qu’il vous aidera à mieux comprendre la technologie du dépôt physique en phase vapeur. Si vous avez des questions, n’hésitez pas à nous contacter!
